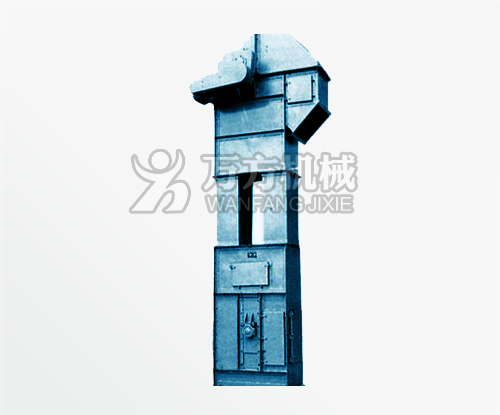

TG鋼絲繩膠帶斗式提升機簡介：
　　TG鋼芯膠帶斗式提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條與鏈輪嚙合時驅動產生的動載荷，比鏈條提升更輕便，能以較快的運行速度而達到較高的生產率。采用掏取式裝料，離心式卸料。在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線載荷和牽引構件的線載荷較小從而減少整機的尺寸、自重。同時，由于膠帶具有良好彈性，柔韌性，在料斗進行裝載時有減振作用。因采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度及輸送量大為提高，適用于干散粉狀物料的垂直提升，被廣泛應于建材、冶金、化工、糧食、電力等行業散狀物料的提升。
TG鋼絲繩膠帶斗式提升機型號參數表：

規格參數		TG160	TG250	TG315	TG400	TG500	TG630	TG800	TG1000
輸送量m 3 /h		32	70	96	143	206	329	451	686
料斗	容量VO （l ）	3	7	10	16	25	39	65	102
	斗距t （mm ）	260	325	360	410	460	520	580	650
每米長料斗及膠帶重（Kg/m ）		22	33	33.2	42.2	62.3	78.53	106	145
提升速度m/s		1.4	1.8	1.8	1.8	1.8	1.8	1.8	1.8
最大提升高度		100m
注：提升高度超過80m 時，需特殊設計。

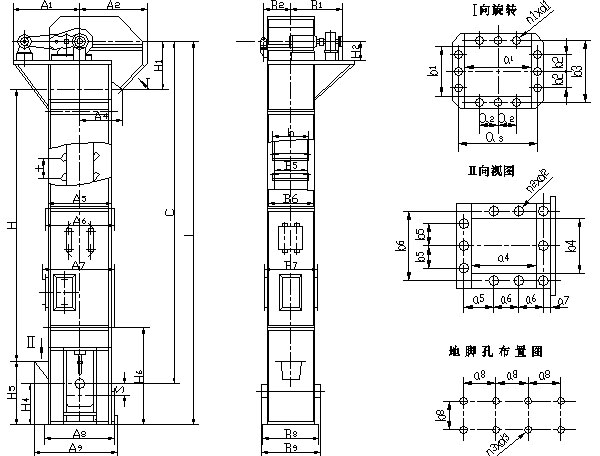

TG鋼絲繩膠帶斗式提升機結構圖：

TG鋼絲繩膠帶斗式提升機相比TD型斗式提升機的特點：
1.以輸送斗的寬度區分，共有11種規格，最大輸送量1325m3/h，最大提升高度<100米，
2.以抗撕裂型鋼絲繩芯輸送帶為牽引件。
3.本機的頭部、尾部及中部機殼做了有效的密封處理。
4.傳動裝置中采用垂直軸減速器和液力偶合器。
5.傳動裝置中設置了用于設備檢修的慢動裝置。
6.下部張緊裝置采用平衡絲桿式結構形式。
7.下部設有料位計和速度傳感器，對提升機的運轉情況進行監控。
　　隨著各行業的不斷壯大，大型企業使用td型和th型斗式提升機已遠遠達不到生產量的需求，因此在TD和TH基礎之上又產生了GTD和GTH兩種高效斗式提升機，高效斗式提升機提升高度更高，提升量更大是是一個集技術先進性、產品經濟性、使用檢修可靠性于一體的新產品。
